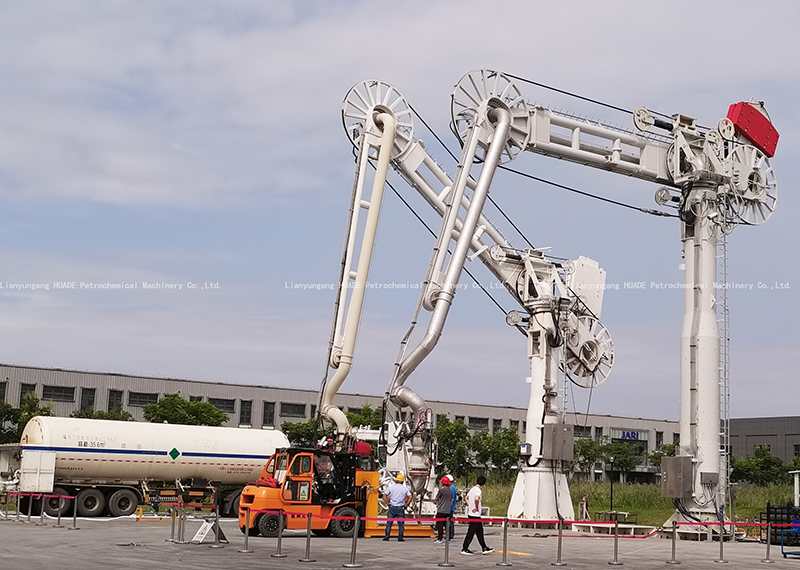

    Морской загрузочный рукав (для СПГ/криогенной жидкости)

    Этот продукт был снят с производства и более не предлагается.

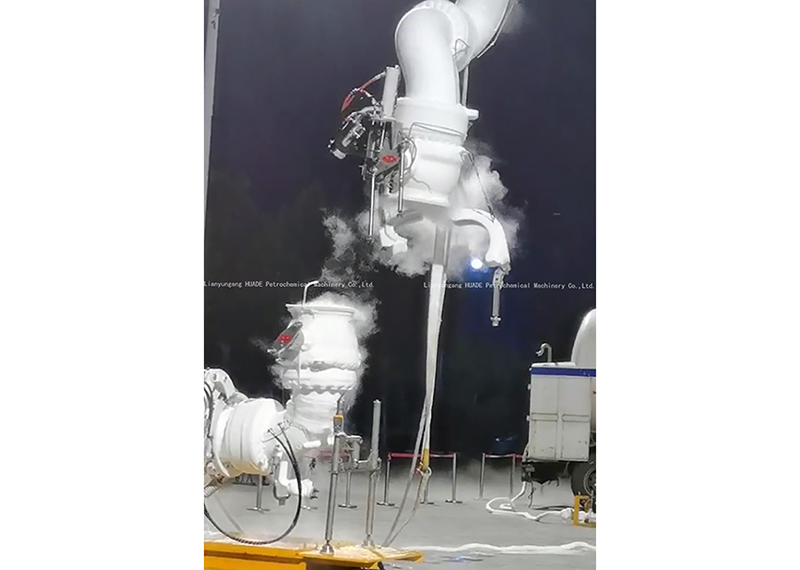

    Морской наливной рукав для СПГ/криогенного газа может быть установлен как на причале, так и на танкере. Применяется для погрузки или разгрузки криогенных жидкостей. Загрузочный рукав оснащен жестким соединением и муфтой аварийного выброса (ERC) на каждом из рукавов жидкой и газообразной фаз, защищая операцию бункеровки от разлива при случайном выходе судов из порта.

    Технические характеристики

    Номинальный диаметр: DN100～DN400 (4"～16")
    Расчетное давление: -0.06 Мпа～1.6 Мпа
    Расчетная температура: -196℃～+65℃
    Материал трубопровода: нержавеющая сталь 304L/316L
    Применение: сжиженный природный газ (СПГ), криогенный этилен, жидкий кислород, жидкий азот и др.

    Общие сведения
    • Оптимизированная конструкция пропускной способности, обеспечивающая минимальное падение давления;
    • Система балансировки троса и колесного противовеса позволяет сбалансировать погрузочную стрелу при любом движении в пределах рабочей зоны, снижая при этом высоту центра тяжести, тем самым повышая устойчивость;
    • Независимая опорная конструкция означает, что система трубопроводов и опорная система являются независимыми друг от друга, а опорно-поворотный подшипник большого диаметра используется для поглощения всех сил, связанных с массой конструкции, ветровой нагрузки;
    • Электрогидравлическая система управления позволяет легко управлять с корабля с помощью пульта дистанционного управления; система управления и гидравлический силовой агрегат перед поставкой проходят тщательную проверку посредством отладки и интеграционных испытаний;
    • Система аварийного сброса (ERS) обеспечивает безопасное отсоединение морского погрузочного рукава до того, как судно окажется вне досягаемости;
    • Муфта быстрого соединения/разъединения (QCDC) обеспечивает быстрое соединение между морским погрузочным рукавом и судном; Ручной QCDC или гидравлический QCDC доступен по запросу клиента. При перекачке криогенных, агрессивных и токсичных жидкостей рекомендуется использовать гидравлический QCDC;
    • Система контроля положений с визуальной и звуковой сигнализацией, позволяющая оператору обеспечить работу морского погрузочного рукава в заданном рабочем диапазоне;
    • Оснащен блокирующим механизмом, что позволяет загрузочному рычагу находиться в заблокированном состоянии, когда он не работает;
    Опциональные комплектующие
    • Вакуумный прерыватель
    • Дренажная система
    • Изолирующий фланец
    • Регулируемая опора
    • Муфта аварийного отключения (ERC)
    • Ручное быстроразъемное соединение (QCDC)
    • Гидравлическое быстроразъемное соединение (QCDC)
    • Система контроля положения
    Отправить запрос

    Компания HUADE занимается проектированием и производством наливных рукавов для перекачки жидкостей и газа. Являясь опытным производителем наливных рукавов, мы считаем, что безопасность и эффективность являются двумя наиболее важными критериями, которые в конечном счете важны для наших клиентов. Все наши системы загрузки жидкостей и оборудование для работы с жидкостями изготавливаются в соответствии с международными стандартами и адаптированы к различным потребностям применения. Наши инженеры стремятся к инновациям, развитию и совершенствованию устройств для удовлетворения потребностей наших клиентов в химической, нефтехимической, фармацевтической промышленностях, производстве напитков и других отраслях.
