Трап-сходня башенного типа
Отправить запрос

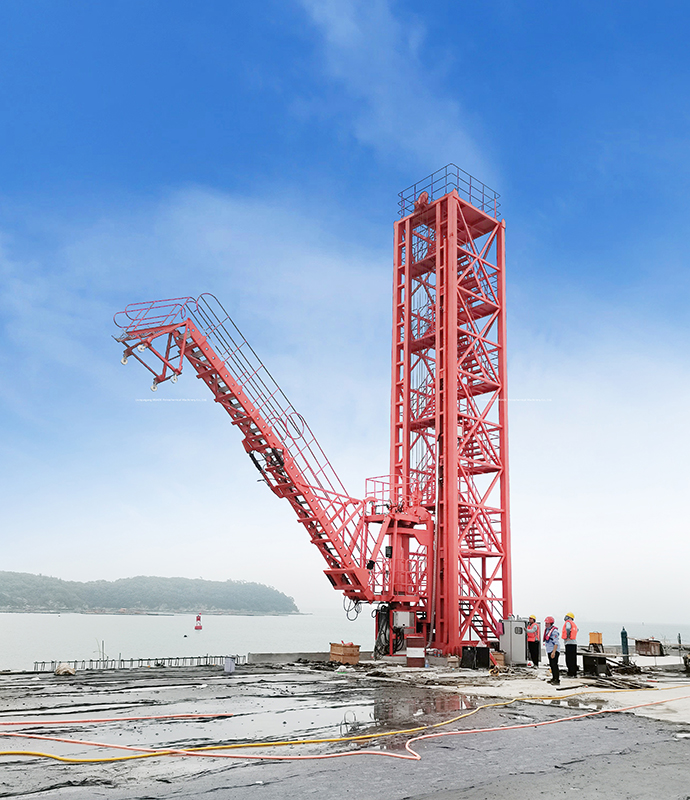

Трап-сходня башенного типа

Трап башенного типа спроектирован и изготовлен с учетом движений судов, вызванных приливами и дрейфом. Трап-сходня используется с судами различного уровня от небольших барж до крупных судов водоизмещением до 30 000 тонн. Лестница сходня выполняет выдвижение и втягивание трапа без прерывания, что подходит для работы в портах с огромным разнообразием типов судов и широким диапазоном приливов.

Технические характеристики

Общая мощность: 5,5 кВт~16 кВт
Вес: 8т~35т
Рабочий класс: M4
Рабочая высота: 20 метров над уровнем земли, 8 метров ниже уровня земли
Рабочий угол фальшборта: -40°~60°
Рабочий угол передней лестницы: 0°~60°
Расчетное давление цилиндра: 13 МПа~20 МПа
Уровень взрывозащищенности: Exdll BT4
Степень защиты: IP55

Общие сведения
  • Подходит для всех типов судов;
  • Конструкция характеризуется хорошей коррозионной стойкостью, высокой прочностью, малым весом и превосходным внешним видом;
  • В системе управления используется программируемый логический контроллер (ПЛК), обеспечивающий простоту эксплуатации и надежную работу;
  • Лестница фальшборта соединена с поворотной площадкой шарнирным соединением;
  • Трап поднимается и опускается гидравлическим цилиндром, обеспечивая плавное и безопасное движение;
  • Цилиндр лестницы оснащен клапаном, чтобы избежать неконтролируемое снижение давления при выходе из строя трубы;
  • Поворотный механизм использует гидравлический двигатель и редуктор для управления поворотным подшипником, что обеспечивает диапазон поворота ±90°; Когда угол поворота достигает определенного значения, срабатывает сигнал тревоги, чтобы сообщить оператору о блокировке;
  • Колонна изготовлена ​​из высококачественной стали путем прокатки и сварки листов, что обеспечивает сильное сопротивление ветру;
  • Независимо от угла наклона лестницы ступени всегда остаются горизонтальными;
Применение

Трапы башенного типа являются идеальным решением для судов всех размеров, от небольших барж до крупных перевозчиков водоизмещением до 30 000 тонн.

Отправить запрос

Компания HUADE занимается проектированием и производством наливных рукавов для перекачки жидкостей и газа. Являясь опытным производителем наливных рукавов, мы считаем, что безопасность и эффективность являются двумя наиболее важными критериями, которые в конечном счете важны для наших клиентов. Все наши системы загрузки жидкостей и оборудование для работы с жидкостями изготавливаются в соответствии с международными стандартами и адаптированы к различным потребностям применения. Наши инженеры стремятся к инновациям, развитию и совершенствованию устройств для удовлетворения потребностей наших клиентов в химической, нефтехимической, фармацевтической промышленностях, производстве напитков и других отраслях.

Tags:трап башенного типа, трап-сходня ТС стандартный, телескопические трапы-вышки и башни сходни
