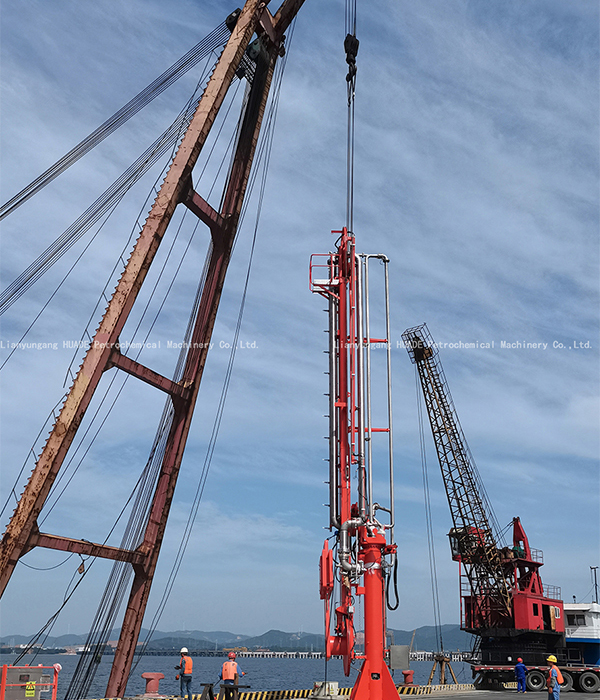

Морской загрузочный рукав (два рукава)
Отправить запрос

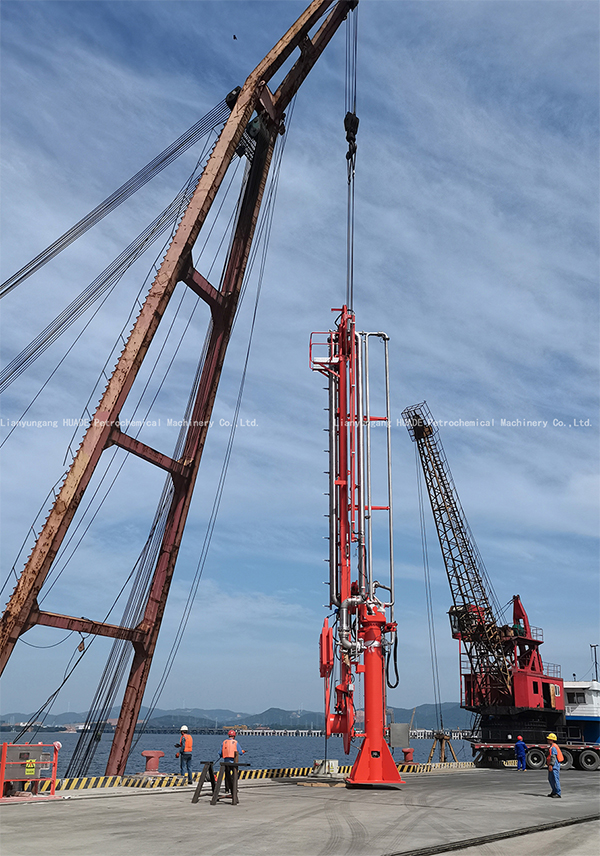

Морской стендер (с линией отвода паров)

Способ работы: ручное управление, гидравлическое управление
Опорная конструкция: независимая опора

Морской стендер с двумя наливными рукавами оснащен линией отвода пара, что обеспечивает безопасную транспортировку летучих сред между терминальным и судовым трубопроводами. В процессе перекачки жидкости конструкция наливного рукава позволяет ему приспосабливаться к перемещениям танкера или судна в пределах заданного диапазона без повреждения оборудования. Чтобы предотвратить выход за пределы расчетного диапазона, система контроля положения подает звуковые и визуальные предупреждения; для дополнительной защиты может быть установлена система аварийного выключения. Система экстренного отключения активируется в случае, если танкер выходит за пределы установленного диапазона. Это позволяет эффективно защищать как загрузочный рукав, так и трубопровод от потенциальных повреждений. Когда система аварийного отключения срабатывает, клапаны, расположенные на обоих концах, быстро разъединяются и закрываются, что минимизирует возможность утечки.

Конструкция

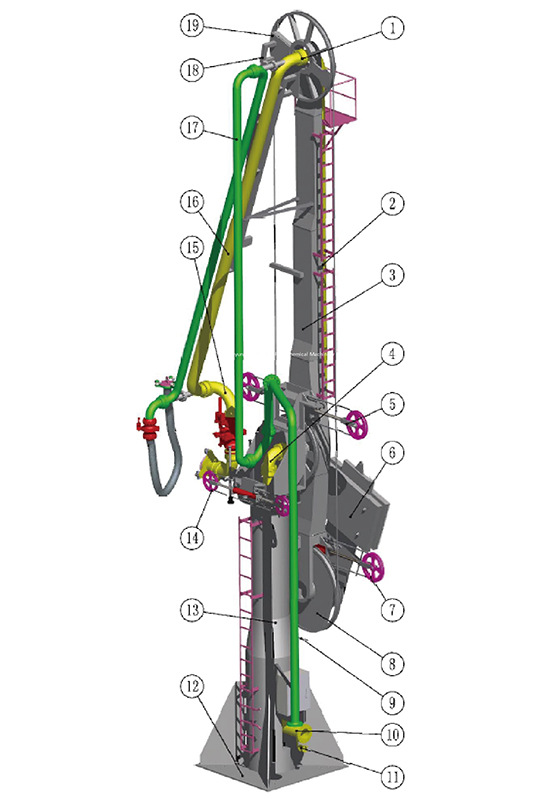

Конструкция
  • Верхнее шарнирное соединение
  • Внутренний рукав
  • Опора для внутреннего рукава
  • Выдвижной рукав
  • Привод внутреннего рукава
  • Балансир
  • Привод подвесного рукава
  • Кабельный шкив
  • Запорное устройство
  • Соединительный фланец
  • Сливной патрубок
  • Опорная плита
  • Стойка
  • Поворотный привод
  • Тройной поворотный узел
  • Подвесной рукав
  • Линия возврата пара
  • Привод подвесного рукава
  • Верхний шкив
Спецификация
  • Номинальный диаметр: DN80-DN600 (3”-16”)
  • Расчетное давление: -0,6~10 МПа
  • Расчетная температура: -196℃ ~+250℃
  • Класс взрывозащиты: ExdII BT4, класс защиты: IP65
  • Материал трубопровода: углеродистая сталь/ нержавеющая сталь/низкотемпературная углеродистая сталь с футеровкой из ПТФЭ
Дополнительные аксессуары
  • Гидравлическая быстроразъемная муфта (QCDC)
  • Муфта аварийного выключения (ERC)
  • Теплоотвод и изоляция
  • Система контроля положения
Код конструкции
  • OCIMF: Спецификация на проектирование и конструирование для MLA
  • BS EN 1474: 2008 Проектирование и испытания морских систем транспортировки
  • Стандарт Shell DEP: Поправки/дополнения к спецификации проектирования и конструирования морских загрузочных рукавов.
Отправить запрос

Компания HUADE занимается проектированием и производством наливных рукавов для перекачки жидкостей и газа. Являясь опытным производителем наливных рукавов, мы считаем, что безопасность и эффективность являются двумя наиболее важными критериями, которые в конечном счете важны для наших клиентов. Все наши системы загрузки жидкостей и оборудование для работы с жидкостями изготавливаются в соответствии с международными стандартами и адаптированы к различным потребностям применения. Наши инженеры стремятся к инновациям, развитию и совершенствованию устройств для удовлетворения потребностей наших клиентов в химической, нефтехимической, фармацевтической промышленностях, производстве напитков и других отраслях.
