    Устройство верхнего налива (один наливной рукав)

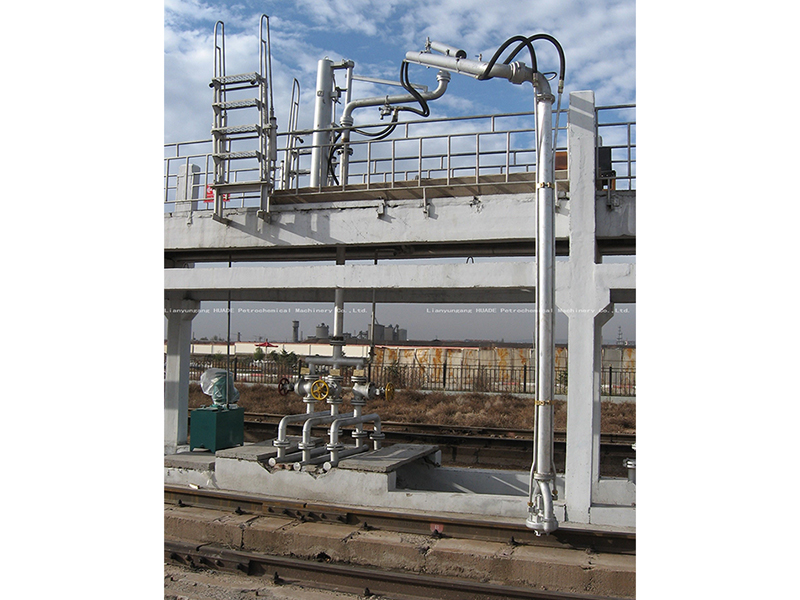

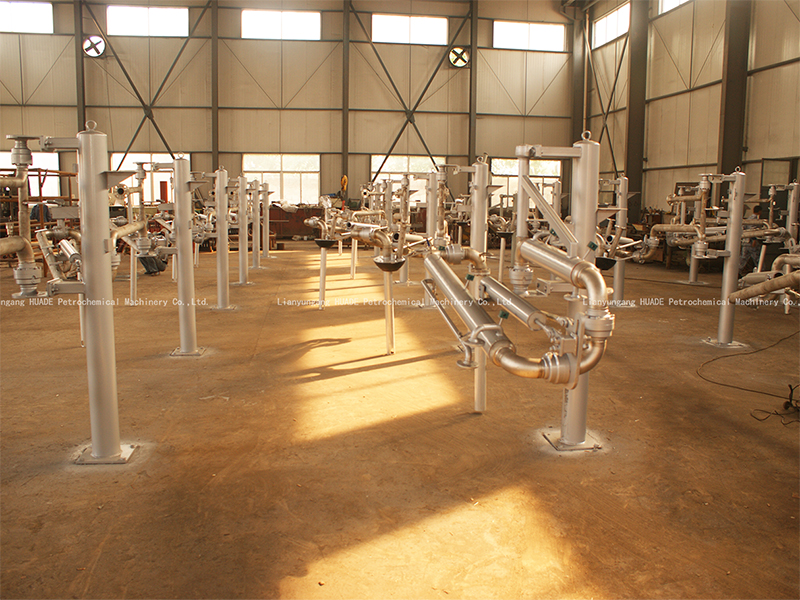

    Устройство верхнего налива с одним рукавом предназначено для загрузки и выгрузки автоцистерн и открытых железнодорожных вагонов. Процесс происходит путем перекачивания жидкого нефтепродукта через большие люки, расположенные в верхней части цистерны.

    Технические характеристики

    Номинальный диаметр: DN50～DN200
    Расчетное давление: -0,06 МПа～2,5 МПа
    Расчетная температура: -40℃～+230℃
    Материал трубопровода: углеродистая сталь/нержавеющая сталь/футеровка из ПТФЭ
    Материал отводной трубы: алюминиевый сплав или другие материалы

    Общие сведения
    • Отрезки трубопровода соединены 4-мя шарнирными соединениями, что обеспечивает гибкость, необходимую для слива/налива жидкостей в любые танкеры на рабочей зоне;
    • При относительно большой высоте цистерны рекомендуется использовать телескопическую переливную трубу, позволяющую наполнять цистерну снизу вверх;
    • Установка дефлектора отводной трубы или обрезание заливной трубы под углом 45 градусов может помочь свести к минимуму брызги и выбросы, которые могут привести к повреждению корпуса резервуара;
    • Оснащено внешней трубой (стендера) для блокировки наливного рукава в рабочем положении;
    • Оснащено внутренней трубой (стендера) для блокировки наливного рукава в парковочном положении;
    • Механизм балансировки пружинного цилиндра уравновешивает подвесной рычаг внешнюю трубу и детали передней части, обеспечивая плавное перемещение наливного рукава вверх/вниз;
    • Вакуумный прерыватель используется для обеспечения быстрого опорожнения трубопроводной системы;
    • Оснащено антистатическим устройством, эффективно устраняющим статические заряды и блуждающие токи, вызванные протеканием жидкости по трубам во время сливно-наливных операций;
    Опциональные комплектующие
    • Статическая сигнализация заземления
      Заземление является эффективным средством предотвращения накопления статических зарядов путем соединения танкера с землей. Если соединения не выполнены должным образом, сработает визуальная и звуковая сигнализация.
    • Сигнализация уровня бака
      Когда уровень жидкости превышает предельное значение, сигнал тревоги генерирует звук или отправляет сигнал для оповещения операторов.
    • Погружной насос
      Насос используется для слива жидкости из танкера.
    • Дополнительные параметры конфигурации
      Могут быть предоставлены по запросу клиента.
