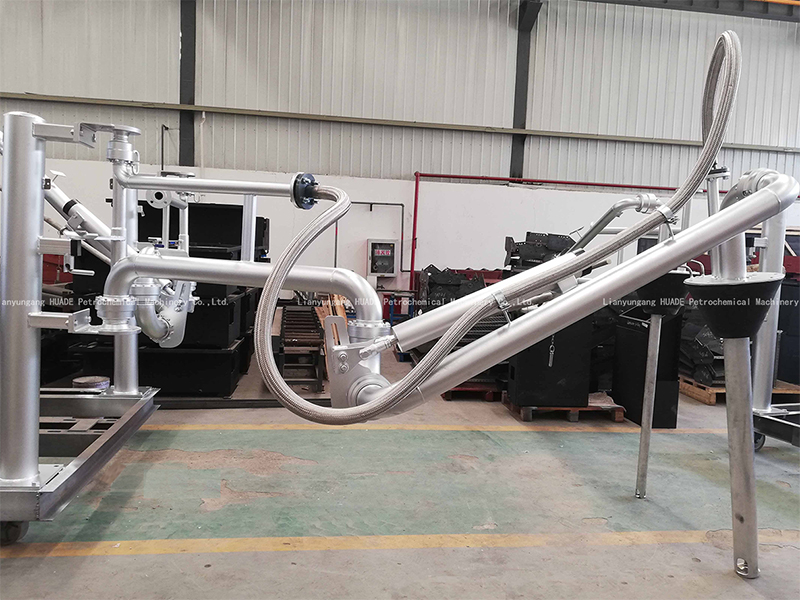

Устройство верхнего налива с рекуперацией паров
Устройство верхнего налива оснащено системой рекуперации паров и предназначено для загрузки летучих и токсичных жидкостей в автоцистерны или железнодорожные вагоны через закрытое соединение в верхней части цистерны. Оно также может быть использовано для работы с высоколетучими носителями.
Технические характеристики
Номинальный диаметр: DN50~DN200 (жидкая фаза), DN50~DN100 (газовая фаза)
Расчетное давление: -0,06 МПа~2,5 МПа
Расчетная температура: -40℃~+230℃
Материал трубопровода: углеродистая сталь/нержавеющая сталь/футеровка из ПТФЭ
Материал отводной трубы: алюминиевый сплав или другие материалы
Общие сведения
- Отрезки трубопровода соединены 4-мя шарнирными соединениями, что обеспечивает гибкость, необходимую для слива/налива жидкостей в любые танкеры на рабочей зоне;
- При относительно большой высоте цистерны рекомендуется использовать телескопическую переливную трубу, позволяющую наполнять цистерну снизу вверх;
- Установка дефлектора отводной трубы или обрезание заливной трубы под углом 45 градусов может помочь свести к минимуму брызги и выбросы, которые могут привести к повреждению корпуса резервуара;
- Оснащено внутренней трубой (стендера) для блокировки наливного рукава в парковочном положении;
- Механизм балансировки пружинного цилиндра уравновешивает подвесной рычаг внешнюю трубу и детали передней части, обеспечивая плавное перемещение наливного рукава вверх/вниз;
- Вакуумный прерыватель используется для обеспечения быстрого опорожнения трубопроводной системы;
- Оснащено антистатическим устройством, эффективно устраняющим статические заряды и блуждающие токи, вызванные протеканием жидкости по трубам во время сливно-наливных операций;
- Наливной рукав оснащен конусом для герметизации люка и гибким шлангом для отвода паров во избежание утечки опасных материалов;
- Усройство может быть оснащено внешней трубой (стендера) для блокировки наливного рукава в рабочем положении;
- Может использоваться прижимной цилиндр для обеспечения герметичности конуса;
Опциональные комплектующие
- Сигнализация заземления
Заземление является эффективным средством предотвращения накопления статических зарядов путем соединения танкера с землей. Если соединения не выполнены должным образом, сработает визуальная и звуковая сигнализация.
- Сигнализация уровня бака
Когда уровень жидкости превышает предельное значение, сигнал тревоги генерирует звук или отправляет сигнал для оповещения операторов.
- Погружной насос
Насос используется для слива жидкости из танкера.
- Дополнительные параметры конфигурации
Могут быть предоставлены по запросу клиента.
